よくあるご質問

お手元の機器と、ご利用中の回線の種類によって、つなぎ方が変わります。

ケーブルの配線先

ONU（光回線終端装置）につなぐ場合

ONUの背面にある「UNI」と書かれた差込口と、Wi-Fiルーターの「WAN」または「INTERNET」と書かれた差込口を、LANケーブルでつなぎます。

VDSL宅内装置につなぐ場合

VDSL宅内装置の背面にある「LAN」または「UNI」と書かれた差込口と、Wi-Fiルーターの「WAN」または「INTERNET」と書かれた差込口を、LANケーブルでつなぎます。

ホームゲートウェイ（HGW）につなぐ場合

ホームゲートウェイの背面にある「LAN」と書かれた差込口（1〜4のいずれか）と、Wi-Fiルーターの「WAN」または「INTERNET」と書かれた差込口を、LANケーブルでつなぎます。

• ※ 一般的なホームゲートウェイ（PR-×××／RS-×××／RT-×××／RV-×××）のLANポートは、LAN1〜LAN4のすべてが最大1Gbpsに対応しています。どの差込口をお使いいただいても問題ありません。
• ※ フレッツ光クロス対応のホームゲートウェイ（XG-100NE／XG-200KI）をお使いの場合のみ、「LAN4」に接続してください。LAN1〜LAN3は最大1Gbpsのため、10Gbpsの速度が出せるのはLAN4のみです。
• ※ 10Gbpsの速度でお使いになる場合は、LANケーブルも「カテゴリ6A（CAT6A）」以上のものをご利用ください。

お使いの回線から以下の配線パターンよりご利用の内容をご確認ください。

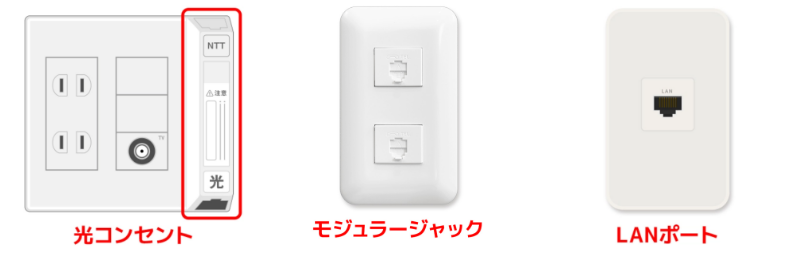

光配線方式（お部屋に光コンセントがある場合）

ホームゲートウェイのみでお使いの場合（PR-××× / RS-××× / RT-×××）

［光コンセント］ ──（光ケーブル）── ［LINE］ホームゲートウェイ［LAN1］ ──（LANケーブル）── パソコン ／ Wi-Fi接続

ホームゲートウェイ ＋ Wi-Fiルーターでお使いの場合（PR-××× / RS-×××）

［光コンセント］ ──（光ケーブル）── ［LINE］ホームゲートウェイ［LAN1］ ──（LANケーブル）── ［WAN / INTERNET］Wi-Fiルーター［LAN1］ ── パソコン ／ Wi-Fi接続

ONU ＋ ホームゲートウェイ ＋ Wi-Fiルーターでお使いの場合（RT-×××）

［光コンセント］ ──（光ケーブル）── ［LINE］ONU［UNI］ ──（LANケーブル）── ［WAN］ホームゲートウェイ［LAN1］ ──（LANケーブル）── ［WAN / INTERNET］Wi-Fiルーター［LAN1］ ── パソコン ／ Wi-Fi接続

ONU ＋ Wi-Fiルーターを直接つなぐ場合（ホームゲートウェイなし）

［光コンセント］ ──（光ケーブル）── ［LINE］ONU［UNI］ ──（LANケーブル）── ［WAN / INTERNET］Wi-Fiルーター［LAN1］ ── パソコン ／ Wi-Fi接続

10Gbps対応機器（XG-100NE / XG-200KI）＋ Wi-Fiルーターでお使いの場合

［光コンセント］ ──（光ケーブル）── ［LINE］XG-100NE／XG-200KI［LAN4（10G）］ ──（LANケーブル）── ［WAN / INTERNET］Wi-Fiルーター［LAN1］ ── パソコン ／ Wi-Fi接続

• ※ XG-100NE／XG-200KIは、ONUの機能が本体に組み込まれているため、光コンセントから光ケーブルで直接接続します。別途ONUは設置されません。
• ※ 10Gbpsの速度を活かすため、ホームゲートウェイ側は必ず「LAN4」に接続してください。

VDSL方式（電話線を使う方式・マンションなど）

ホームゲートウェイのみでお使いの場合（RV-×××）

［電話用の差込口（モジュラージャック）］ ──（電話線）── ［LINE］ホームゲートウェイ［LAN1］ ──（LANケーブル）── パソコン

VDSL宅内装置 ＋ ホームゲートウェイでお使いの場合（RT-×××）

［電話用の差込口］ ──（電話線）── ［LINE］VDSL宅内装置［LAN / UNI］ ──（LANケーブル）── ［WAN］ホームゲートウェイ［LAN1］ ──（LANケーブル）── パソコン

ホームゲートウェイ ＋ Wi-Fiルーターでお使いの場合（RV-×××）

［電話用の差込口］ ──（電話線）── ［LINE］ホームゲートウェイ［LAN1］ ──（LANケーブル）── ［WAN / INTERNET］Wi-Fiルーター［LAN1］ ── パソコン ／ Wi-Fi接続

VDSL宅内装置 ＋ ホームゲートウェイ ＋ Wi-Fiルーターでお使いの場合（RT-×××）

［電話用の差込口］ ──（電話線）── ［LINE］VDSL宅内装置［LAN / UNI］ ──（LANケーブル）── ［WAN］ホームゲートウェイ［LAN1］ ──（LANケーブル）── ［WAN / INTERNET］Wi-Fiルーター［LAN1］ ── パソコン ／ Wi-Fi接続

VDSL宅内装置 ＋ Wi-Fiルーターを直接つなぐ場合（ホームゲートウェイなし）

［電話用の差込口］ ──（電話線）── ［LINE］VDSL宅内装置［LAN / UNI］ ──（LANケーブル）── ［WAN / INTERNET］Wi-Fiルーター［LAN1］ ── パソコン ／ Wi-Fi接続

LAN配線方式（壁にLANケーブルの差込口がある場合・マンションなど）

ホームゲートウェイのみでお使いの場合（RT-×××）

［壁のLAN差込口］ ──（LANケーブル）── ［WAN］ホームゲートウェイ［LAN1］ ──（LANケーブル）── パソコン

ホームゲートウェイ ＋ Wi-Fiルーターでお使いの場合（RT-×××）

［壁のLAN差込口］ ──（LANケーブル）── ［WAN］ホームゲートウェイ［LAN1］ ──（LANケーブル）── ［WAN / INTERNET］Wi-Fiルーター［LAN1］ ── パソコン ／ Wi-Fi接続

Wi-Fiルーターを直接つなぐ場合（ホームゲートウェイなし）

［壁のLAN差込口］ ──（LANケーブル）── ［WAN / INTERNET］Wi-Fiルーター［LAN1］ ── パソコン ／ Wi-Fi接続
