NTTレンタル機器とWi-Fiルーターの正しい配線を確認したい

印刷

お部屋の差込口の種類と、お手元の機器の組み合わせによって、接続方法が変わります。
ホームゲートウェイの型番を確認したうえで、お部屋の差込口に合った配線パターンをお選びください。

ホームゲートウェイの型番を確認する

型番は、ホームゲートウェイの側面または底面のラベルに記載されています。

型番の先頭 機器のタイプ
PR-×××／RS-××× 光コンセントに直接接続するタイプ（ONU内蔵または装着済み）
RV-××× 電話用の差込口に直接接続するタイプ（VDSL宅内装置内蔵）
RT-×××／RX-××× ONUまたはVDSL宅内装置と組み合わせて使うタイプ
XG-100NE／XG-200KI ONUと組み合わせて使う10Gbps対応タイプ
  • ※ 「×××」には、機種ごとに異なる英数字が入ります。

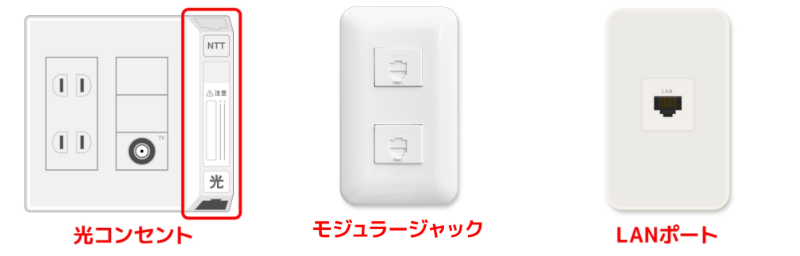

お部屋の差込口ごとの配線方法

ONU、VDSL宅内装置、ホームゲートウェイなどにつながっているケーブルを壁までたどり、差込口の種類を確認してください。

  • ※ ホームゲートウェイとWi-Fiルーターを併用する場合、Wi-Fiルーターは「ブリッジモード（APモード）」に設定してください。ルーターモードのままでは二重ルーターとなり、一部のサービスが正しく動作しない場合があります。


光配線方式（光コンセントの場合）

「光」「SC」などと表示されている差込口です。

  • ※ RX-×××で小型ONUを利用の場合は「パターンA-1」または「パターンA-2」、ONUとWANポートで接続する場合は「パターンA-3」または「パターンA-4」を参照してください。
ホームゲートウェイ Wi-Fiルーターなし Wi-Fiルーターあり
PR-×××／RS-×××／RX-××× パターンA-1 パターンA-2
RT-×××／RX-××× パターンA-3 パターンA-4
XG-100NE／XG-200KI パターンA-6 パターンA-7
なし ― パターンA-5
パターンA-1：ホームゲートウェイのみ（PR-×××／RS-×××／RX-×××）
  1. 光コンセントとホームゲートウェイの「LINE（またはWAN）」を、光ケーブルで接続します。
    • ※ RS-×××および小型ONUでRX-×××を利用する場合は、本体に装着された小型ONUに接続します。
  2. パソコンやスマートフォンなどを、次のいずれかの方法でホームゲートウェイに接続します。
    • LANケーブルで接続する場合：ホームゲートウェイの「LAN1」～「LAN4」のいずれかのポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、ホームゲートウェイのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、ホームゲートウェイ本体のラベルなどで確認できます。
    • ※ 機種によっては、Wi-Fiを利用するために無線LANカードの装着が必要です。
パターンA-2：ホームゲートウェイ + Wi-Fiルーター（PR-×××／RS-×××／RX-×××）
  1. 光コンセントとホームゲートウェイの「LINE（またはWAN）」を、光ケーブルで接続します。
    • ※ RS-×××および小型ONUでRX-×××を利用する場合は、本体に装着された小型ONUに接続します。
  2. ホームゲートウェイの「LAN1」～「LAN4」のいずれかのポートと、Wi-Fiルーターの「WAN」または「INTERNET」を、LANケーブルで接続します。
  3. パソコンやスマートフォンなどを、次のいずれかの方法でWi-Fiルーターに接続します。
    • LANケーブルで接続する場合：Wi-FiルーターのいずれかのLANポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、Wi-FiルーターのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、Wi-Fiルーター本体のラベルなどで確認できます。
パターンA-3：ONU + ホームゲートウェイ（RT-×××／RX-×××）
  1. 光コンセントとONUの「LINE」を、光ケーブルで接続します。
  2. ONUのLANポート（「UNI」など）とホームゲートウェイの「WAN」を、LANケーブルで接続します。
  3. パソコンやスマートフォンなどを、次のいずれかの方法でホームゲートウェイに接続します。
    • LANケーブルで接続する場合：ホームゲートウェイの「LAN1」～「LAN4」のいずれかのポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、ホームゲートウェイのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、ホームゲートウェイ本体のラベルなどで確認できます。
    • ※ 機種によっては、Wi-Fiを利用するために無線LANカードの装着が必要です。
パターンA-4：ONU + ホームゲートウェイ + Wi-Fiルーター（RT-×××／RX-×××）
  1. 光コンセントとONUの「LINE」を、光ケーブルで接続します。
  2. ONUのLANポート（「UNI」など）とホームゲートウェイの「WAN」を、LANケーブルで接続します。
  3. ホームゲートウェイの「LAN1」～「LAN4」のいずれかのポートと、Wi-Fiルーターの「WAN」または「INTERNET」を、LANケーブルで接続します。
  4. パソコンやスマートフォンなどを、次のいずれかの方法でWi-Fiルーターに接続します。
    • LANケーブルで接続する場合：Wi-FiルーターのいずれかのLANポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、Wi-FiルーターのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、Wi-Fiルーター本体のラベルなどで確認できます。
パターンA-5：ONU + Wi-Fiルーター（ホームゲートウェイなし）
  1. 光コンセントとONUの「LINE」を、光ケーブルで接続します。
  2. ONUのLANポート（「UNI」など）と、Wi-Fiルーターの「WAN」または「INTERNET」を、LANケーブルで接続します。
  3. パソコンやスマートフォンなどを、次のいずれかの方法でWi-Fiルーターに接続します。
    • LANケーブルで接続する場合：Wi-FiルーターのいずれかのLANポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、Wi-FiルーターのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、Wi-Fiルーター本体のラベルなどで確認できます。
  • ※ ホームゲートウェイがない場合、Wi-Fiルーターは「ルーターモード」で使用し、インターネット接続の設定を行う必要があります。
パターンA-6：ONU + 10Gbps対応ホームゲートウェイ（XG-100NE／XG-200KI）
  1. 光コンセントとONUの「LINE」を、光ケーブルで接続します。
  2. ONUのLANポート（「UNI」など）とホームゲートウェイの「WAN」を、LANケーブルで接続します。
  3. パソコンやスマートフォンなどを、次のいずれかの方法でホームゲートウェイに接続します。
    • LANケーブルで接続する場合：ホームゲートウェイの「LAN1」～「LAN4」のいずれかのポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、ホームゲートウェイのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、ホームゲートウェイ本体のラベルなどで確認できます。
  • ※ 10Gbpsで利用するには、ホームゲートウェイの10Gbps対応ポート（XG-100NEの場合は「LAN4」。「LAN1」～「LAN3」は最大1Gbps）に接続し、接続するパソコンが10GBASE-Tに対応している必要があります。LANケーブルはカテゴリ6A（CAT6A）以上をご使用ください。
パターンA-7：ONU + 10Gbps対応ホームゲートウェイ + Wi-Fiルーター（XG-100NE／XG-200KI）
  1. 光コンセントとONUの「LINE」を、光ケーブルで接続します。
  2. ONUのLANポート（「UNI」など）とホームゲートウェイの「WAN」を、LANケーブルで接続します。
  3. ホームゲートウェイの「LAN1」～「LAN4」のいずれかのポートと、Wi-Fiルーターの「WAN」または「INTERNET」を、LANケーブルで接続します。
  4. パソコンやスマートフォンなどを、次のいずれかの方法でWi-Fiルーターに接続します。
    • LANケーブルで接続する場合：Wi-FiルーターのいずれかのLANポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、Wi-FiルーターのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、Wi-Fiルーター本体のラベルなどで確認できます。
  • ※ 10Gbpsで利用するには、ホームゲートウェイの10Gbps対応ポート（XG-100NEの場合は「LAN4」。「LAN1」～「LAN3」は最大1Gbps）にWi-Fiルーターを接続し、Wi-Fiルーターが10GBASE-Tに対応している必要があります。LANケーブルはカテゴリ6A（CAT6A）以上をご使用ください。

VDSL方式（電話用の差込口の場合）

電話線をつなぐ差込口（モジュラージャック）です。

ホームゲートウェイ Wi-Fiルーターなし Wi-Fiルーターあり
RV-××× パターンB-1 パターンB-2
RT-×××／RX-××× パターンB-3 パターンB-4
なし ― パターンB-5
パターンB-1：ホームゲートウェイのみ（RV-×××）
  1. 電話用の差込口とホームゲートウェイの「LINE」を、電話線で接続します。
  2. パソコンやスマートフォンなどを、次のいずれかの方法でホームゲートウェイに接続します。
    • LANケーブルで接続する場合：ホームゲートウェイの「LAN1」～「LAN4」のいずれかのポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、ホームゲートウェイのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、ホームゲートウェイ本体のラベルなどで確認できます。
    • ※ 機種によっては、Wi-Fiを利用するために無線LANカードの装着が必要です。
パターンB-2：ホームゲートウェイ + Wi-Fiルーター（RV-×××）
  1. 電話用の差込口とホームゲートウェイの「LINE」を、電話線で接続します。
  2. ホームゲートウェイの「LAN1」～「LAN4」のいずれかのポートと、Wi-Fiルーターの「WAN」または「INTERNET」を、LANケーブルで接続します。
  3. パソコンやスマートフォンなどを、次のいずれかの方法でWi-Fiルーターに接続します。
    • LANケーブルで接続する場合：Wi-FiルーターのいずれかのLANポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、Wi-FiルーターのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、Wi-Fiルーター本体のラベルなどで確認できます。
パターンB-3：VDSL宅内装置 + ホームゲートウェイ（RT-×××／RX-×××）
  1. 電話用の差込口とVDSL宅内装置の「LINE」を、電話線で接続します。
  2. VDSL宅内装置の「LAN」または「UNI」とホームゲートウェイの「WAN」を、LANケーブルで接続します。
  3. パソコンやスマートフォンなどを、次のいずれかの方法でホームゲートウェイに接続します。
    • LANケーブルで接続する場合：ホームゲートウェイの「LAN1」～「LAN4」のいずれかのポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、ホームゲートウェイのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、ホームゲートウェイ本体のラベルなどで確認できます。
    • ※ 機種によっては、Wi-Fiを利用するために無線LANカードの装着が必要です。
パターンB-4：VDSL宅内装置 + ホームゲートウェイ + Wi-Fiルーター（RT-×××／RX-×××）
  1. 電話用の差込口とVDSL宅内装置の「LINE」を、電話線で接続します。
  2. VDSL宅内装置の「LAN」または「UNI」とホームゲートウェイの「WAN」を、LANケーブルで接続します。
  3. ホームゲートウェイの「LAN1」～「LAN4」のいずれかのポートと、Wi-Fiルーターの「WAN」または「INTERNET」を、LANケーブルで接続します。
  4. パソコンやスマートフォンなどを、次のいずれかの方法でWi-Fiルーターに接続します。
    • LANケーブルで接続する場合：Wi-FiルーターのいずれかのLANポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、Wi-FiルーターのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、Wi-Fiルーター本体のラベルなどで確認できます。
パターンB-5：VDSL宅内装置 + Wi-Fiルーター（ホームゲートウェイなし）
  1. 電話用の差込口とVDSL宅内装置の「LINE」を、電話線で接続します。
  2. VDSL宅内装置の「LAN」または「UNI」と、Wi-Fiルーターの「WAN」または「INTERNET」を、LANケーブルで接続します。
  3. パソコンやスマートフォンなどを、次のいずれかの方法でWi-Fiルーターに接続します。
    • LANケーブルで接続する場合：Wi-FiルーターのいずれかのLANポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、Wi-FiルーターのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、Wi-Fiルーター本体のラベルなどで確認できます。
  • ※ ホームゲートウェイがない場合、Wi-Fiルーターは「ルーターモード」で使用し、インターネット接続の設定を行う必要があります。

LAN配線方式（LANケーブルの差込口の場合）

LANケーブルをつなぐ差込口です。

ホームゲートウェイ Wi-Fiルーターなし Wi-Fiルーターあり
RT-×××／RX-××× パターンC-1 パターンC-2
なし ― パターンC-3
パターンC-1：ホームゲートウェイのみ（RT-×××／RX-×××）
  1. 壁のLAN差込口とホームゲートウェイの「WAN」を、LANケーブルで接続します。
  2. パソコンやスマートフォンなどを、次のいずれかの方法でホームゲートウェイに接続します。
    • LANケーブルで接続する場合：ホームゲートウェイの「LAN1」～「LAN4」のいずれかのポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、ホームゲートウェイのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、ホームゲートウェイ本体のラベルなどで確認できます。
    • ※ 機種によっては、Wi-Fiを利用するために無線LANカードの装着が必要です。
パターンC-2：ホームゲートウェイ + Wi-Fiルーター（RT-×××／RX-×××）
  1. 壁のLAN差込口とホームゲートウェイの「WAN」を、LANケーブルで接続します。
  2. ホームゲートウェイの「LAN1」～「LAN4」のいずれかのポートと、Wi-Fiルーターの「WAN」または「INTERNET」を、LANケーブルで接続します。
  3. パソコンやスマートフォンなどを、次のいずれかの方法でWi-Fiルーターに接続します。
    • LANケーブルで接続する場合：Wi-FiルーターのいずれかのLANポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、Wi-FiルーターのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、Wi-Fiルーター本体のラベルなどで確認できます。
パターンC-3：Wi-Fiルーターのみ（ホームゲートウェイなし）
  1. 壁のLAN差込口と、Wi-Fiルーターの「WAN」または「INTERNET」を、LANケーブルで接続します。
  2. パソコンやスマートフォンなどを、次のいずれかの方法でWi-Fiルーターに接続します。
    • LANケーブルで接続する場合：Wi-FiルーターのいずれかのLANポートに、LANケーブルで端末を接続します。
    • Wi-Fiで接続する場合：端末のWi-Fi設定で、Wi-FiルーターのSSIDを選択し、暗号化キー（パスワード）を入力します。SSIDと暗号化キーは、Wi-Fiルーター本体のラベルなどで確認できます。
  • ※ ホームゲートウェイがない場合、Wi-Fiルーターは「ルーターモード」で使用し、インターネット接続の設定を行う必要があります。

配線が終わったら

  1. 回線に近い機器から順に電源を入れる

    ONU／VDSL宅内装置 → ホームゲートウェイ → Wi-Fiルーターの順に、ランプが安定してから次の機器の電源を入れてください。

  2. 接続を確認する

    各機器のランプが正常に点灯し、Webサイトが表示されれば完了です。
